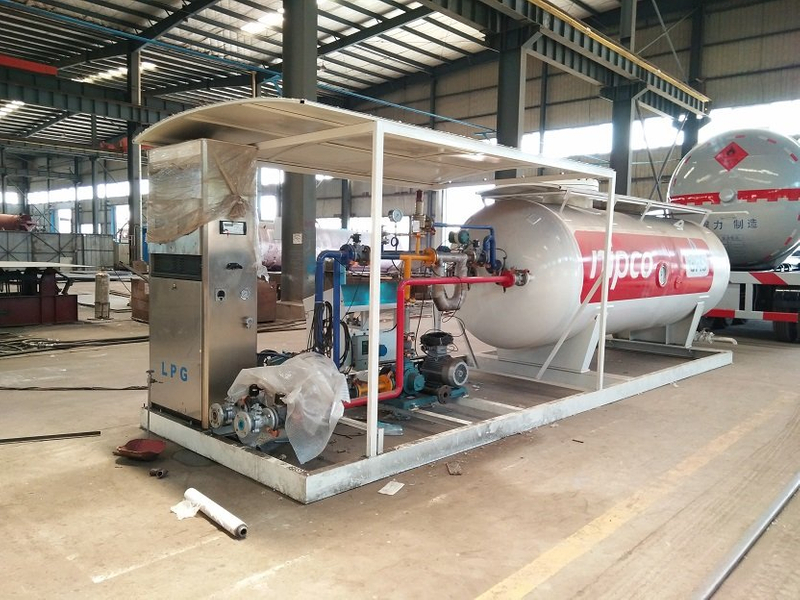

Estación de servicio del patín de Q345R 10000Liters 10CBM 5MT 5Tons LPG con el dispensador doble de la boquilla

Material del tanque: Q345R
Espesor del tanque: 10m m
Espesor de la placa de extremo: 10m m

Cantidad:
  • CLW
  • CLW

10 EL TANQUE DE CBM LPG DIMENSIONES

Volumen del tanque

10 CBM

Peso de relleno

5000kilogramo

Peso del tanque

2950kilogramo

Espesor del shell (milímetro)

10milímetro

Espesor de la placa de extremo (milímetro)

10milímetro

Diámetro del tanque (milímetro)

1600 milímetros

El tanqueDimensiones (milímetro) (altura de la anchura x de la longitud x)

5260x1620x2210 milímetro

ExternalDimensiones (milímetro) (altura de la anchura x de la longitud x)

Según lo diseñado cargar en 40'Envase del HQ

Material del tanque

Acero de carbón Q345R

Media de relleno

Gas de petróleo licuefecho (propano)

Presión del diseño

1.77 MPa

Permiso de corrosión

1 milímetro

Densidad media

420-590 kilogramos cbm

Estándar de fabricación:Recipientes del reactor, Regulación de la supervisión sobre la tecnología de la seguridad para los recipientes del reactor inmóviles de China

Partes principales del tanque del LPG

Item

Especificación milímetro

Cantidad

Tubo de descarga

DN50

1

Tubo de la afluencia

DN50

1

Enchufe

DN50

1

Tubos del balance de la fase de gas

DN50

2

Boca

DN450

1

Orificio de dren

DN50

1

Otros accesorios:Válvula de atajo, válvula de aguja, válvula de seguridad, contador de nivel líquido, calibrador de presión, calibrador de la temperatura

Lista de partes del patín del LPG

Item

Número de modelo

Cantidad

Petrolero del LPG

10 cbm

1 pedazo

Bomba

enchufe 2 " entrada y 2 "

1 pedazo

Explosivo-pruebaMotor

380V con el adaptador 220V

1 pedazo

Máquina de rellenar

Puede llenar el cilindroy cilindro del coche, boquillas dobles

1Pedazo

Tubos

/

Conjuntos 1

Válvula de atajo

J41N-40 DN50

25 pedazos

J41N-40 DN15

10 pedazos

Válvula de seguridad

A42F-25 DN50

1 pedazo

Válvula de seguridad del tubo

A21F-25 DN25

1 pedazo

Calibrador llano

Tipo de la bola de flotador

1 unidad

Tubo de descarga

L=4M DN50/DN25

1 pedazo

Tubo amortiguador

L=500mm DN50

2 pedazos

Borde

2.5MPaDN15

20 pedazos

Especificación de la bomba y del motor del LPG

Marca de fábrica de la bomba

Marca de fábrica china

Modelo

YQB15-5

Media

Gas de petróleo líquido

Diferencial de presión de funcionamiento

≤0.5Mpa

Velocidad del flujo

15.5M3/H

Potencia aplicada

5.5kw

Borde de la entrada y del enchufe

2 NPT” NPT/2 "

Motor

Marca de fábrica china

Especificación

7.5HP (5.5KW), prueba explosiva,

Frecuencia dual 220V a las fuentes 690V, 50Hz y 60Hz aplicables

Especificación de la máquina de rellenar del LPG


contador 2XFlow; boquillas 2XFilling; pantallas 4XDisplay; 2XKeyboard;

Dimensión externa: 1000X500X2050m m

Fuente de alimentación: AC220V±(50±1HZ del 20%;

Cable de transmisión: RVV3X2.5PVC

Cable de la comunicación: Cable del blindaje de RVVP 4X0.5PVC;

Flujo: 1~45L/min;

Voltaje de funcionamiento clasificado: 2.2Mpa;

Rango de la precolocación del relleno del gas: 0.3~9000 litros

Rango de la precolocación de la densidad: 0.5000~0.6999;

Los números de los dígitos mostrados en la pantalla de visualización

Función automática de la remuneración de temperatura;
