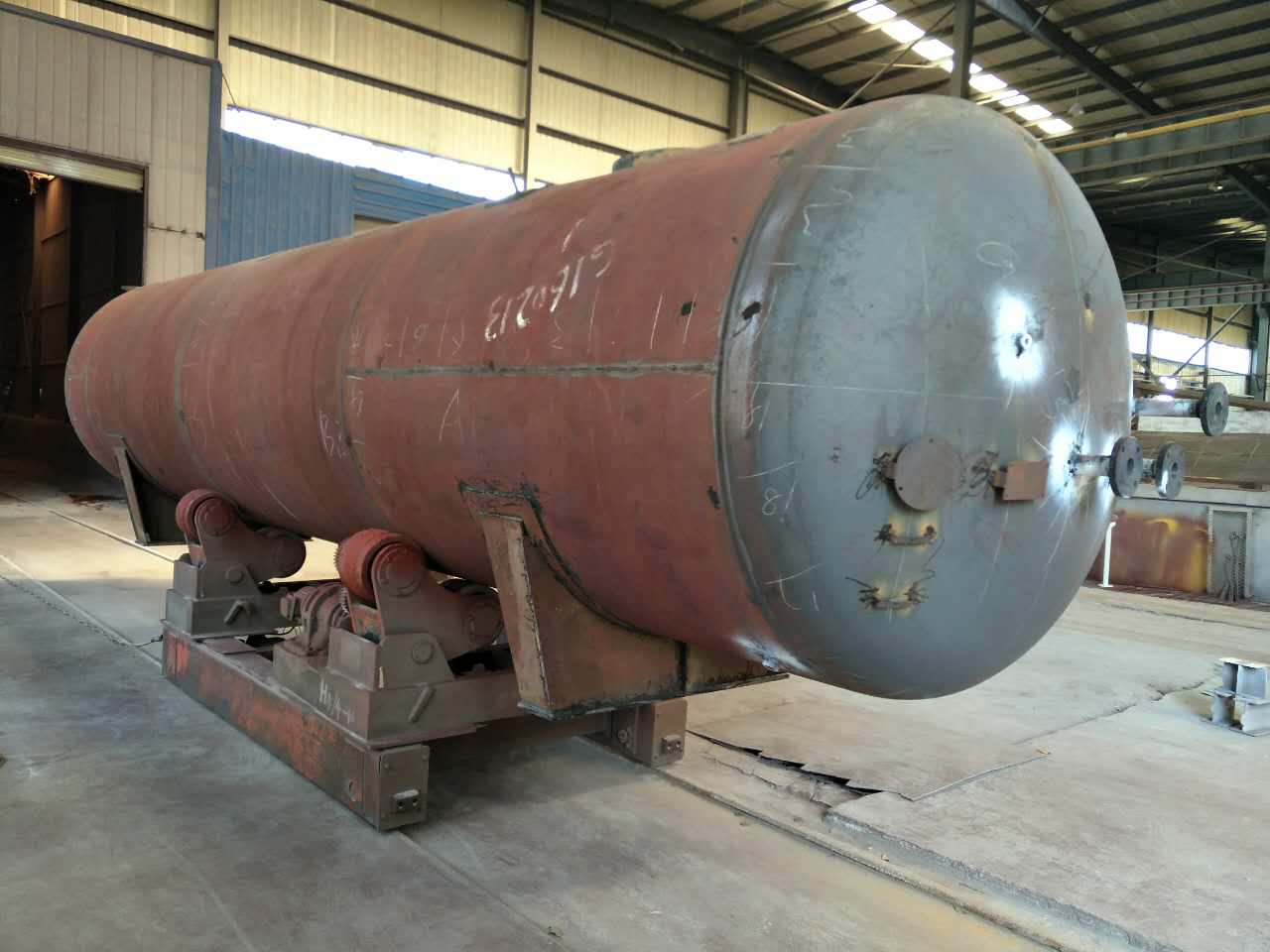

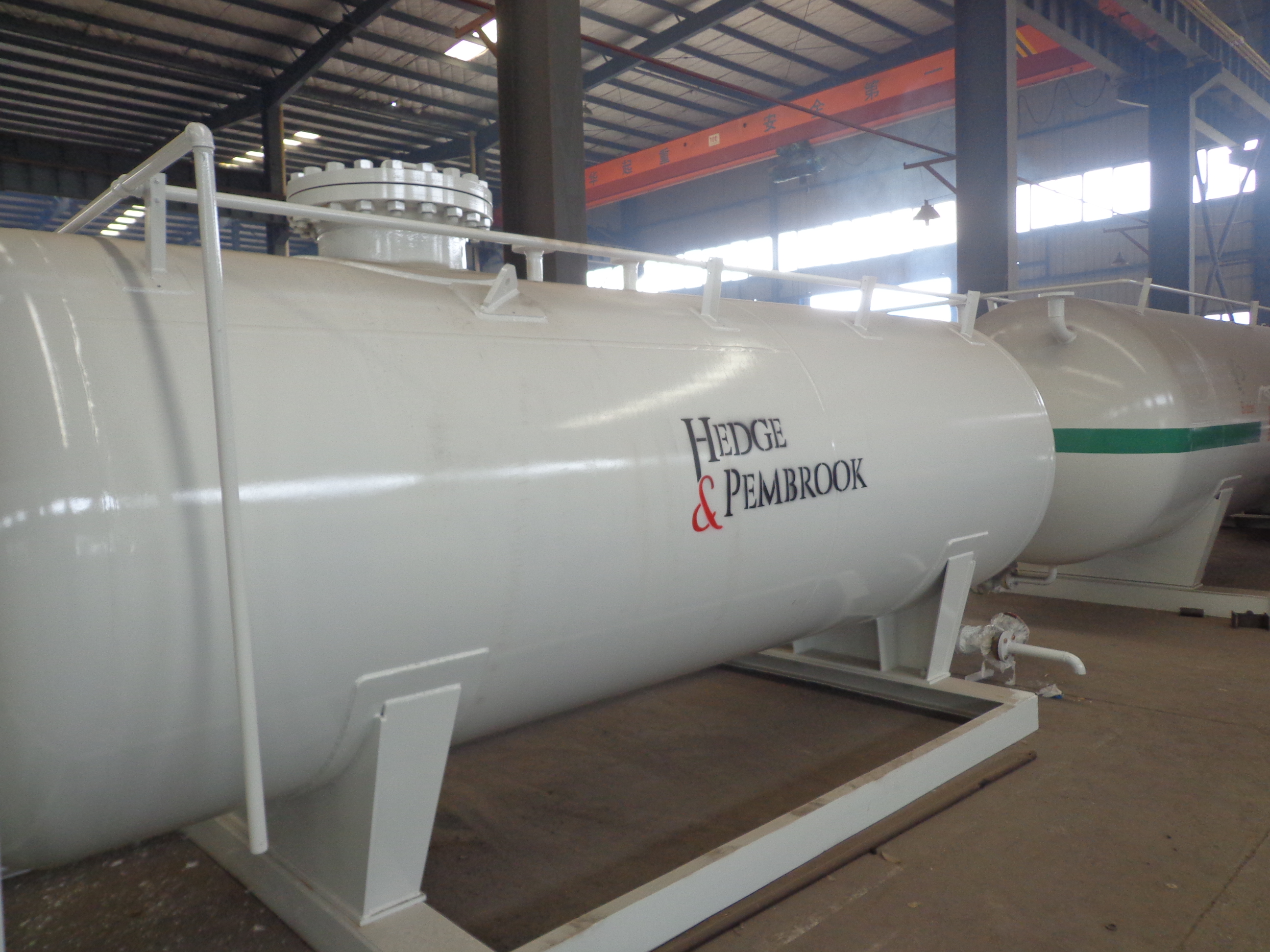

10 EL TANQUE DE CBM LPG DIMENSIONES | |||
Volumen del tanque | 10 CBM | ||
Peso de relleno | 5000kilogramo | ||
Peso del tanque | 2950kilogramo | ||
Espesor del shell (milímetro) | 10milímetro | ||
Espesor de la placa de extremo (milímetro) | 10milímetro | ||
Diámetro del tanque (milímetros) | 1600 milímetros | ||
El tanqueDimensiones (milímetro) (altura de la anchura x de la longitud x) | 5260x1620x2210 milímetros | ||
ExternalDimensiones (milímetro) (altura de la anchura x de la longitud x) | Según lo diseñado cargar en 40'Envase del HQ | ||
Material del tanque | Acero de carbón Q345R | ||
Media de relleno | Gas de petróleo licuefecho (propano) | ||
Presión del diseño | 1.77 MPa | ||
Permiso de corrosión | 1 milímetro | ||
Densidad media | 420-590 kilogramos cbm | ||
Estándar de fabricación:Recipientes del reactor, Regulación de la supervisión sobre la tecnología de la seguridad para los recipientes del reactor inmóviles de China | |||
Partes principales del tanque del LPG | |||
Item | Especificación milímetro | Cantidad | |
Tubo de descarga | DN50 | 1 | |
Tubo de la afluencia | DN50 | 1 | |
Enchufe | DN50 | 1 | |
Tubos del balance de la fase de gas | DN50 | 2 | |
Boca | DN450 | 1 | |
Orificio de dren | DN50 | 1 | |
Otros accesorios:Válvula de atajo, válvula de aguja, válvula de seguridad, contador de nivel líquido, calibrador de presión, calibrador de la temperatura | |||

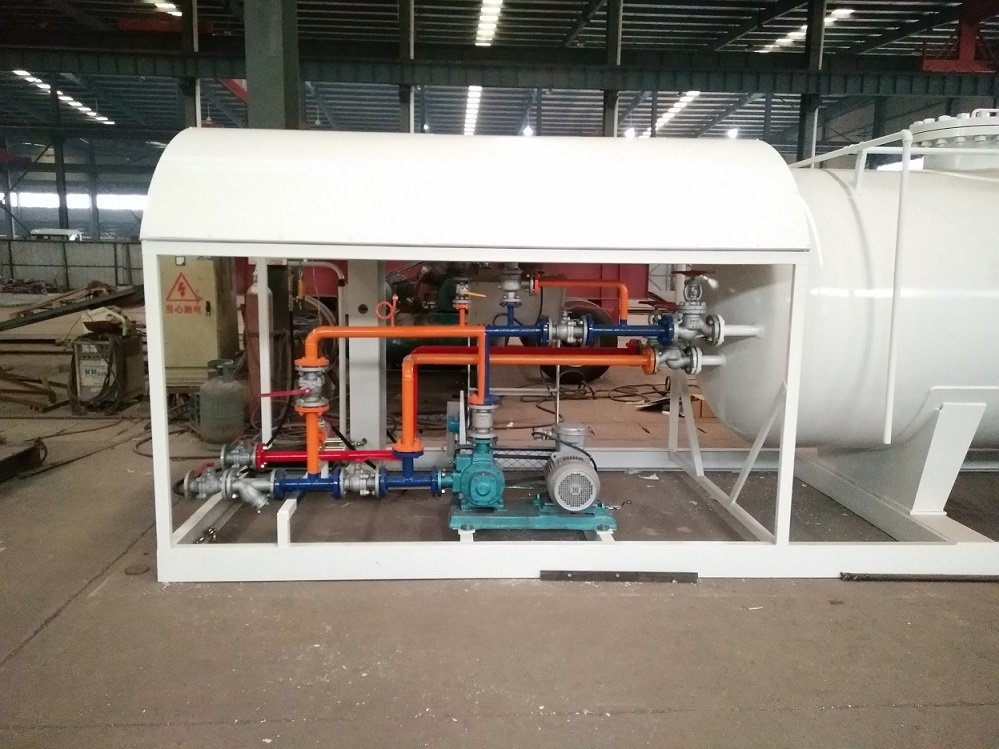

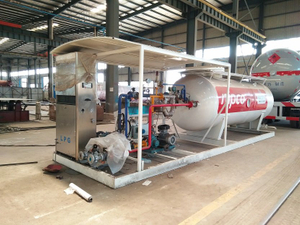

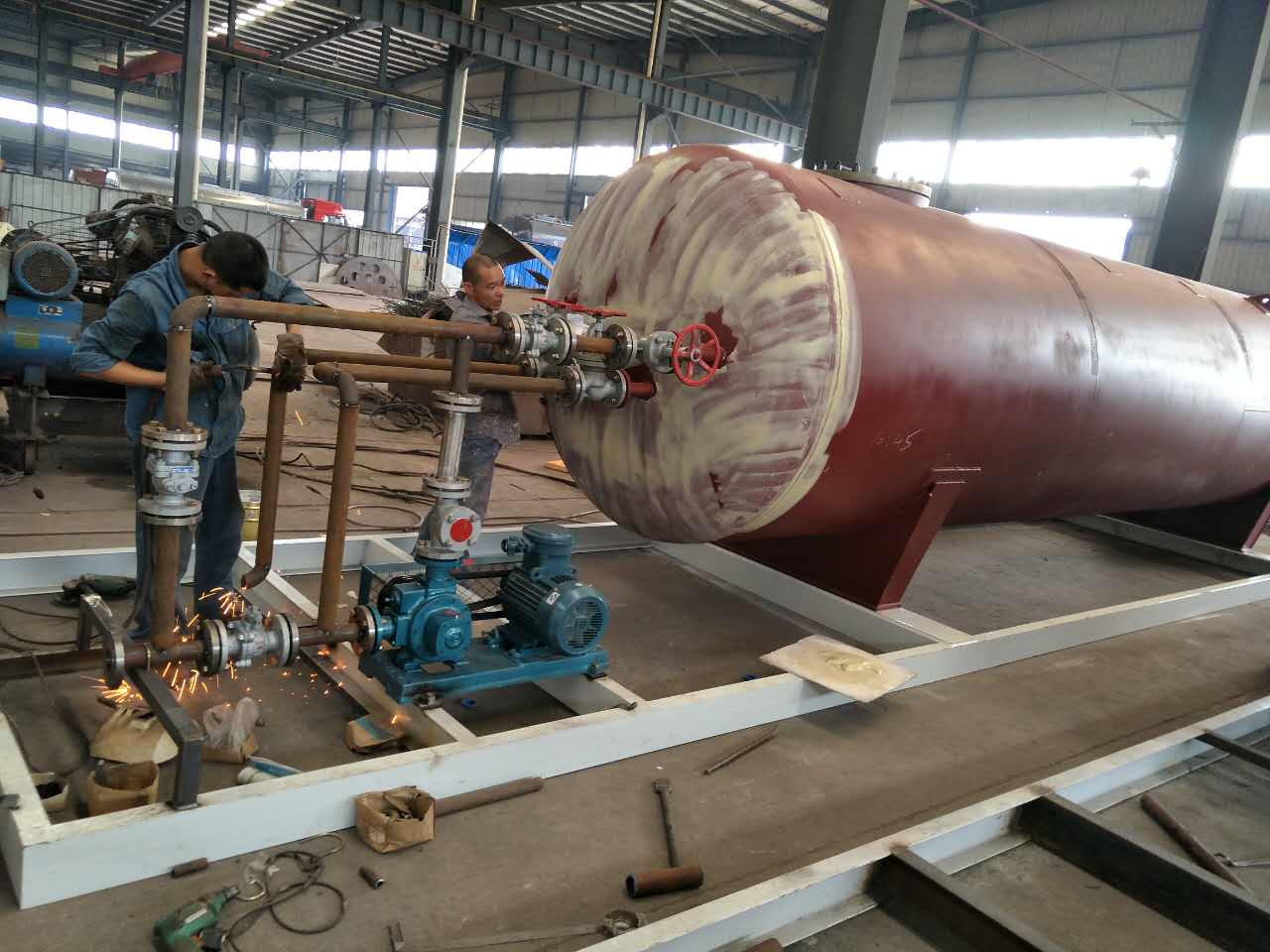

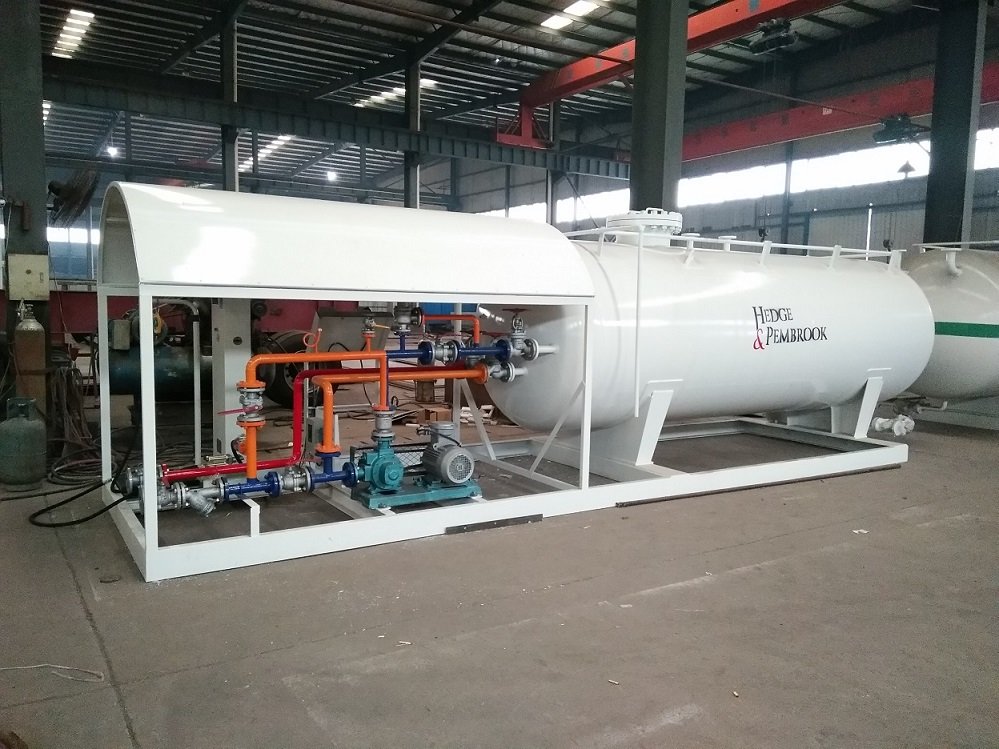

Lista de partes del patín del LPG | ||||
Item | Número de modelo | Cantidad | ||
Petrolero del LPG | 10 cbm | 1 pedazo | ||
Bomba | enchufe 2 " entrada y 2 " | 1 pedazo | ||
Explosivo-pruebaMotor | 380V con el adaptador 220V | 1 pedazo | ||
Carga de la escala | Puede llenar 0.5kg al cilindro de 150kg LPG | 1Pedazo | ||
Tubos | / | Conjuntos 1 | ||
J41N-40 DN50 | ||||
J41N-40 DN15 | 10 pedazos | |||
Válvula de seguridad | A42F-25 DN50 | |||
Válvula de seguridad del tubo | A21F-25 DN15 | 1 pedazo | ||
Calibrador llano | Tipo de la bola de flotador | 1 unidad | ||
Tubo de descarga | L=4M DN50/DN25 | 1 pedazo | ||
Tubo amortiguador | L=500mm DN50 | 2 pedazos | ||
Borde | 2.5MPaDN15 | 20 pedazos | ||

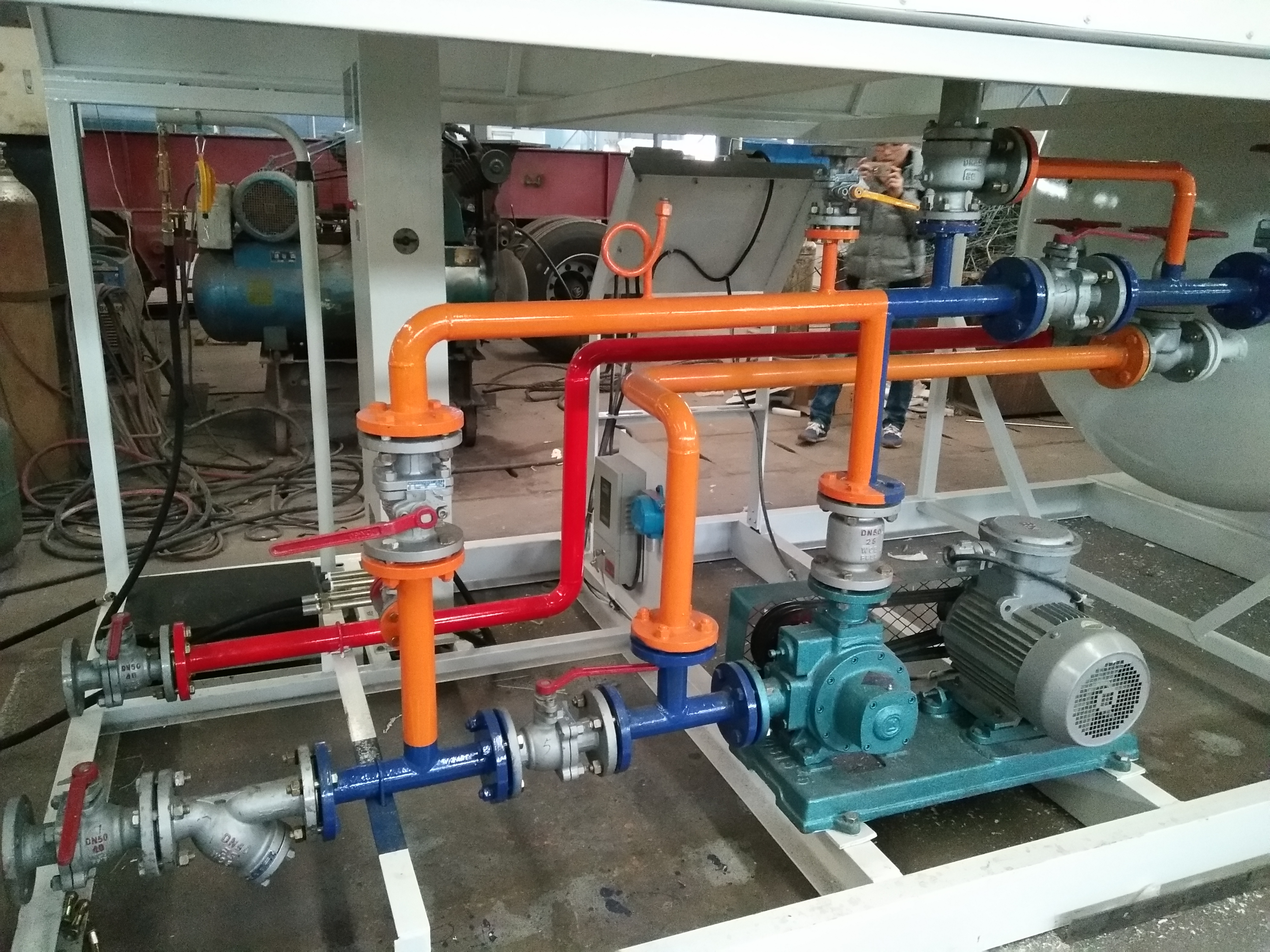

Especificación de la bomba y del motor del LPG | ||||
| Marca de fábrica de la bomba | Marca de fábrica china | ||
Modelo | YQB15-5 | |||
Media | Gas de petróleo líquido | |||
Diferencial de presión de funcionamiento | ≤0.5Mpa | |||
Velocidad del flujo | 15.5M3/H | |||
Potencia aplicada | 5.5kw | |||
Borde de la entrada y del enchufe | 2” NPT /2 " NPT | |||
Motor | Marca de fábrica china | |||
Especificación | 7.5HP (5.5KW), prueba explosiva, Frecuencia dual 220V a las fuentes 690V, 50Hz y 60Hz aplicables | |||

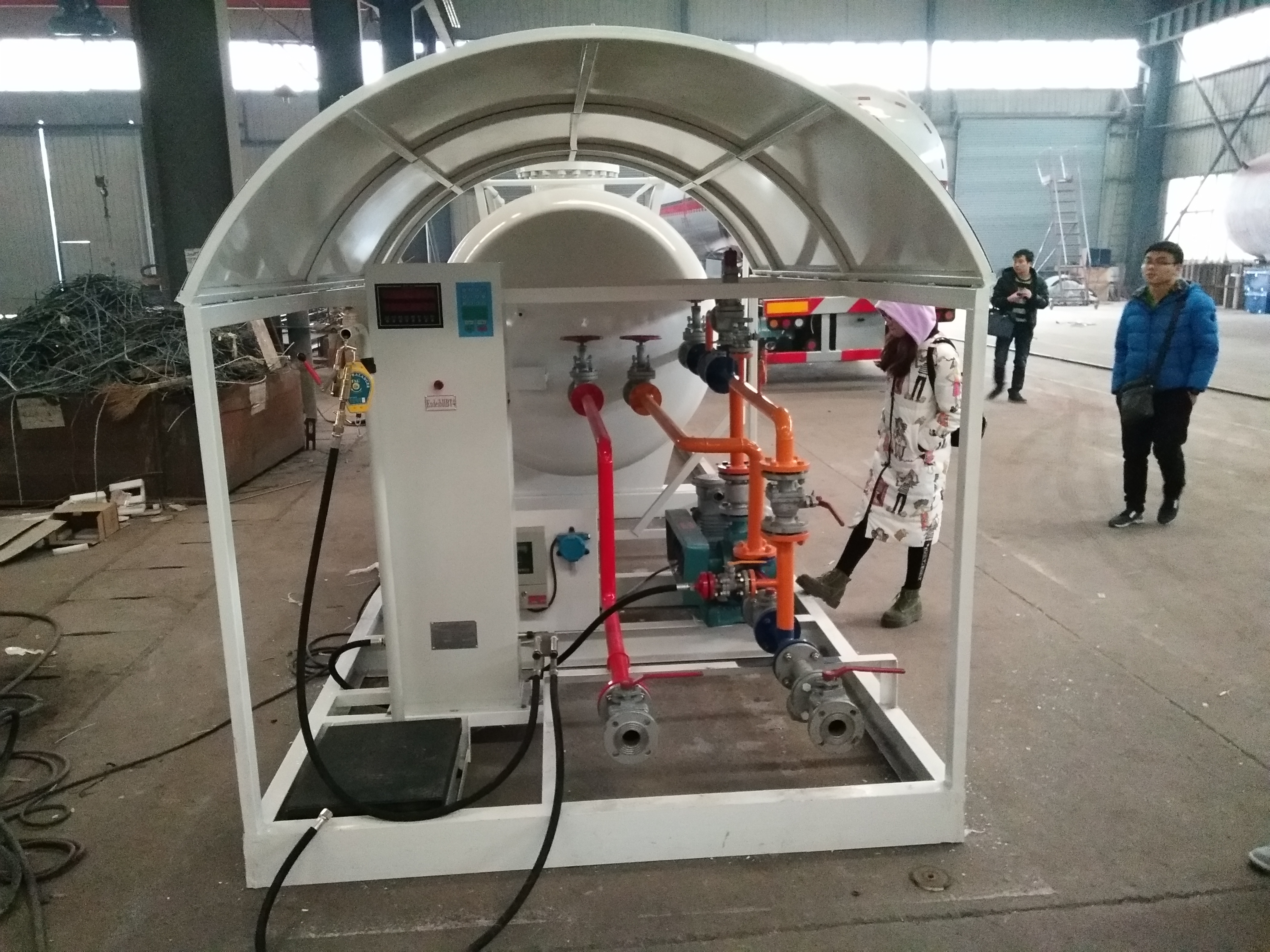

Especificación de la máquina de rellenar del cilindro del LPG | ||||
| Marca de fábrica | Kaiyuan | ||
Modelo | BCS-150 | |||
Voltaje de la electricidad | AC220V | |||
Potencia | 40W | |||
Pesaje máximo | 150kg | |||
Precisión de la medida | el ±0.5% | |||
Presión de funcionamiento clasificada | 1.6Mpa | |||
Temperatura de trabajo | - 40℃~+40℃ | |||
Tarifa antiexplosión | Objeto expuestoII BT4 | |||
